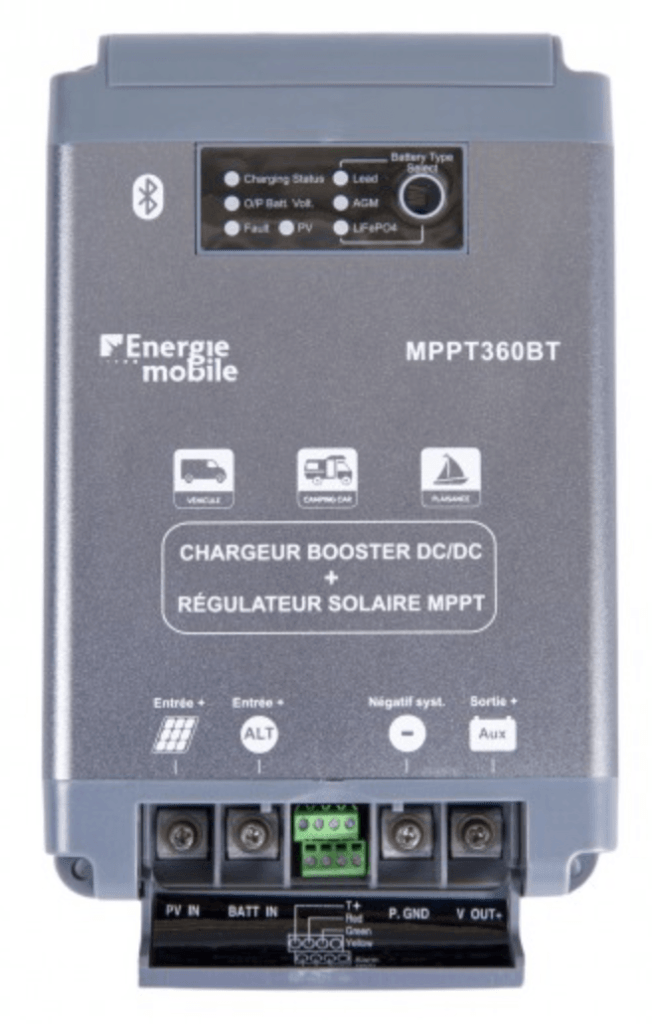

Le chargeur Booster MPPT 360 Energie Mobile est un deux en un, il rechargera votre batterie auxiliaire grâce à l’alternateur de votre véhicule mais également grâce à vos panneaux solaires.
Nous allons voir ensemble, étape par étape, comment brancher le chargeur booster MPPT 360 Energie Mobile à votre batterie moteur mais également à votre panneau solaire. Je vous expliquerai aussi les avantages d’un chargeur booster par rapport à un coupleur séparateur.
Comment relier le MPPT 360 d’Energie Mobile aux batteries
- Pour relier le chargeur à votre batterie moteur et à votre batterie auxiliaire, il faut utiliser au minimum du câble de section 6mm2 si votre chargeur booster est très proche de votre batterie moteur et du 16mm2 si le chargeur est très éloigné de votre batterie moteur.
- Pour une distance inférieure à 1 mètre de câble (2 mètres aller retour) vous pouvez prendre du câble de 6mm2
- Pour une distance inférieur à 1,75 mètres de câble (3,5 mètres aller retour) vous pouvez prendre du câble de 10mm2
- Pour une distance inférieur à 2,75 mètres de câble (5,5 mètres aller retour) vous pouvez prendre du câble de 16mm2
- Il vous faudra également mettre un porte fusible avec un fusible de 40 Ampères au plus proche des batteries (comment choisir ses batteries ?)
Comment relier le MPPT 360 d’Energie Mobile au panneau solaire
- Pour relier le MPPT 360 au panneau solaire vous pouvez soit utiliser un câble solaire MC4 de 6 mm2 si votre panneau solaire est équipé d’une sortie MC4, soit utiliser un fil souple de section équivalente au fil de sortie du panneau solaire.
- Je vous conseille également de mettre un fusible entre le panneau solaire et le MPPT, pour connaitre son intensité, vous divisez la puissance de votre panneau qui est en Watts par la tension en Volt du panneau Vmp.
- Prenons l’exemple d’un panneau de 130 watts avec une tension de 18,5 volt. Ce qui fait 130/18,5=7 A Vous pouvez dans ce cas mettre un fusible de 10 Ampères. Cela vous servira aussi pour le calcul de la section de votre câble en fonction des 10 A de consommation et par rapport à la longueur de votre câble (Voir l’abaque, attention à prendre la longueur allez + retour de votre câble)
Comment relier tous les câbles de masse ?

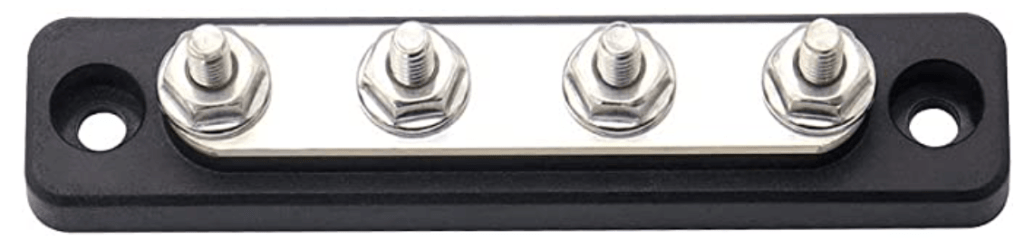

Pour relier efficacement tous les câbles de masse vous pouvez utiliser un bus barre, c’est une barrette avec des trous taraudés où vous venez y fixer tous les fils.
Il faudra au préalable mettre des cosses à oeil sur chacun de vos fils
Paramètres du chargeur MPPT 360

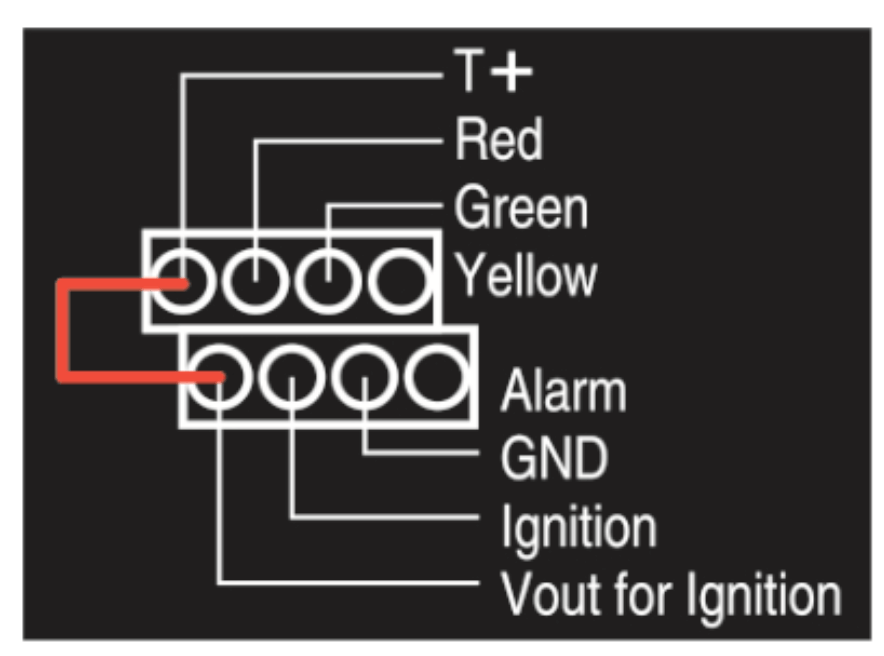

Pour les véhicules sortis après 2011 et qui du coup ont la norme EURO 5 et EURO 6, il vous faudra activer le mode vibratoire pour que le chargeur booster relie les deux batteries lorsque le moteur est en marche, pour ce faire vous devez ponter entre le “T+” et le “Vout for ignition”
Une fois ce pontage effectué, le chargeur booster mettra en parallèle la batterie moteur et la batterie auxiliaire dès lors que le véhicule est en marche et déconnectera les deux batteries lorsque le moteur sera éteint.
Pour ceux qui ont un véhicule antérieur à 2011 et qui du coup n’ont pas la norme EURO 5/6 vous n’avez pas besoin d’effectuer ce pontage. Dans ce cas, le chargeur booster mettra vos deux batteries en parallèle dès lors que la batterie moteur aura une tension supérieur à 12,8 volt et dissociera les deux batteries dès que la tension aura chuté à 12,2 volt
Vidéo de câblage du chargeur booster MPPT 360 d’Energie Mobile
Comment brancher le chargeur booster MPPT 360 Energie Mobile ? Si vous avez des questions la section commentaire est là pour vous 👍
Si cet article vous a aidé, n’hésitez pas à nous le faire savoir en commentaire, cela fait toujours plaisir ☺️
Notice du chargeur booster MPPT 360 d’Energie Mobile
Pourquoi choisir un chargeur booster (également appelé “Chargeur DC/DC” plutôt qu’un coupleur séparateur tel un Citrix ?
Pour faire simple et sans trop entrer dans les détails, un coupleur séparateur tel le Cytrix de Victron Energy met en parallèle votre batterie auxiliaire avec votre batterie moteur dès que le moteur est en route. Une fois le moteur éteint, le coupleur séparateur va déconnecter les deux batteries pour ne pas risquer de puisier dans la batterie moteur mais uniquement dans la batterie auxiliaire. Comme ça vous êtes sur de toujours pouvoir allumer le moteur et ne pas être à plat de batterie.
Les inconvénients des coupleurs séparateurs (Cytrix)
Le premier inconvénient du coupleur séparateur c’est qu’il ne recharge pas super vite votre batterie auxiliaire et difficilement à plus de 80-90 % et qu’il ne respecte pas vraiment les courbes de charge dont a besoin votre batterie.
Le deuxième inconvénient c’est qu’avec l’arrivée de la norme EURO 5 dès 2011 en Europe, les coupleurs séparateurs ne fonctionnent plus car les fabricants de véhicules ont du réduire encore plus la pollution des véhicules donc la consommation de carburant. Du coup ils ont mis en place des alternateurs dit “intelligents” car il faut savoir que plus un alternateur est sollicité et plus celui -ci va forcer sur le moteur, donc le moteur doit contrer cette force en consommant plus de carburant et du coup polluer plus.
Les alternateurs intelligents se mettent en “roue libre” lorsque la batterie de votre véhicule est suffisamment chargée.
Pour pouvoir recharger votre batterie auxiliaire avec les véhicules de normes EURO 5 et EURO 6 (véhicules après 2011) il faut “chatouiller” votre alternateur pour que celui ci se réveille et charge également votre batterie auxiliaire.
Pour cela, il existe des chargeurs booster également appelés chargeur DC/DC
Les avantages des chargeurs booster (chargeur DC/DC)
Le premier avantage des chargeur booster c’est qu’ils sont compatibles avec les véhicules sortis après 2011 avec la norme EURO 5 et EURO 6 👍
Le deuxième avantage des chargeurs booster c’est qu’ils rechargent à 100% votre batterie auxiliaire de façon très rapide et ils respectent parfaitement les courbes de charges dont à besoin votre batterie. Effectivement une batterie au lithium n’aura pas besoin de la même courbe de charge qu’une batterie au GEL ou AGM. Vous pourrez régler ce paramètre sur les chargeurs booster.
Troisième avantage c’est qu’en fonction de votre batterie et de sa capacité vous pouvez choisir un chargeur booster plus ou moins puissant.
