Installer des panneaux solaires sur un Renault Trafic 3 L2H1 – Mon système à 600W

Introduction

Dans cet article, je vous partage toutes les étapes de l’installation des panneaux solaires sur mon Renault Trafic 3 L2H1, comme dans ma vidéo YouTube.

👉 Lien vers la vidéo : YouTube

Objectif : une autonomie électrique totale pour la cuisson et le chauffe-eau, sans gaz.

Objectif

Installer 600 watts de panneaux solaires sur le toit d’un Renault Trafic 3 L2H1 afin d’atteindre une autonomie complète pour la cuisson et le chauffe-eau électrique.

Le Trafic étant un véhicule destiné aux week-ends et aux petites vacances — à l’inverse d’un gros fourgon dans lequel nous vivons à l’année, le choix d’une installation 100 % électrique, sans gaz, me semble le plus adapté.

Le système de fixation des panneaux solaires que je vous présente dans cette vidéo repose sur une galerie de toit maison, fabriquée en aluminium. Légère et modulable, elle permet d’évoluer dans le temps : même si vous ne retrouvez pas exactement les mêmes dimensions de panneaux solaires à l’avenir, les tubes carrés de 25×25 mm, installés longitudinalement, restent fixes et forment une structure capable d’accueillir d’autres panneaux — plus petits, plus grands — ou tout autre équipement futur : caisse de rangement, support pour projecteurs longue portée, antenne 4G…

L’objectif avec cette structure est de limiter au maximum le nombre de trous dans le toit et d’éviter d’en percer de nouveaux, en réutilisant ceux déjà présents, prévus pour une galerie de toit, afin de réduire au minimum les risques d’infiltration.

Vous trouverez ici :

Les plans 2D & 3D de la structure aluminium,
La liste complète du matériel (avec liens),
Les étapes détaillées de l’installation.

👉 Lien vers la vidéo : YouTube

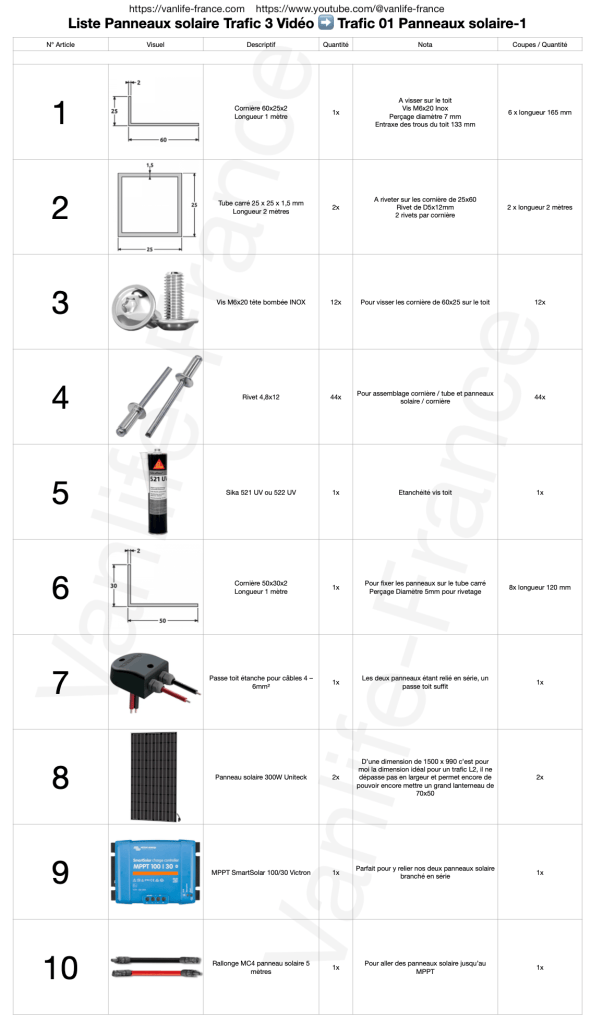

🧰 Le Matériel utilisé

Panneaux solaires

2 panneaux Uniteck de 300W chacun → Total : 600W → Format idéal pour optimiser la surface du toit.

Structure aluminium maison

Passage de câbles

🧱 Schéma de la structure et plans 3D

📐 Voici les plans de la galerie alu :

🛠 Étapes de l’installation

1. Préparation des cornières

Cornière 60x25x2

Coupe de 6 morceaux de 165 mm dans une cornière 60×25 mm
Pré-perçage :
- Petit côté : 2 trous Ø7 mm espacés de 133 mm (entraxe d’origine Renault Trafic)
- Grand côté : 2 trous Ø5 mm (pour fixer les tubes alu)

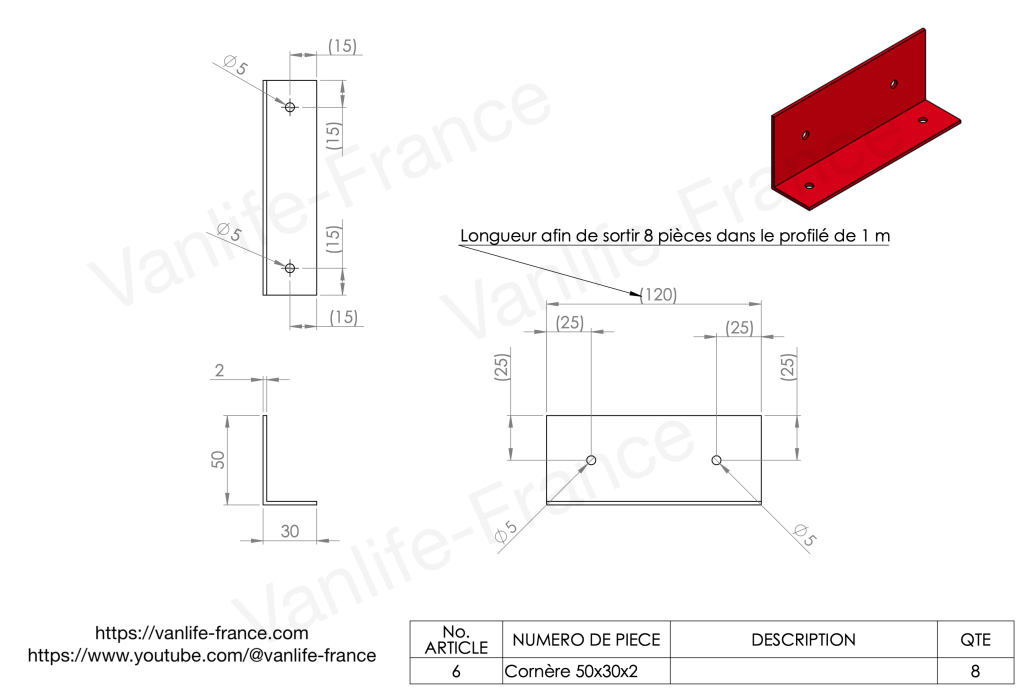

Cornière 50x30x2

Coupe de 8 morceaux de 120 mm dans une cornière 50×30 mm
Pré-perçage :
- Petit côté : 2 trous Ø5 mm à 15 mm des bords et au centre du petit coté
- Grand côté : 2 trous Ø5 mm à 25 mm des bords et au centre du grand coté

2. Fixation des supports sur le toit

Utilisation des ancrages d’origine du Trafic → aucune perforation du toit
Fixation des 6 cornières de 60×25 avec :
- Vis Inox M6x25
- Sika 521 UV ou 522 UV pour l’étanchéité

3. Montage de la structure alu

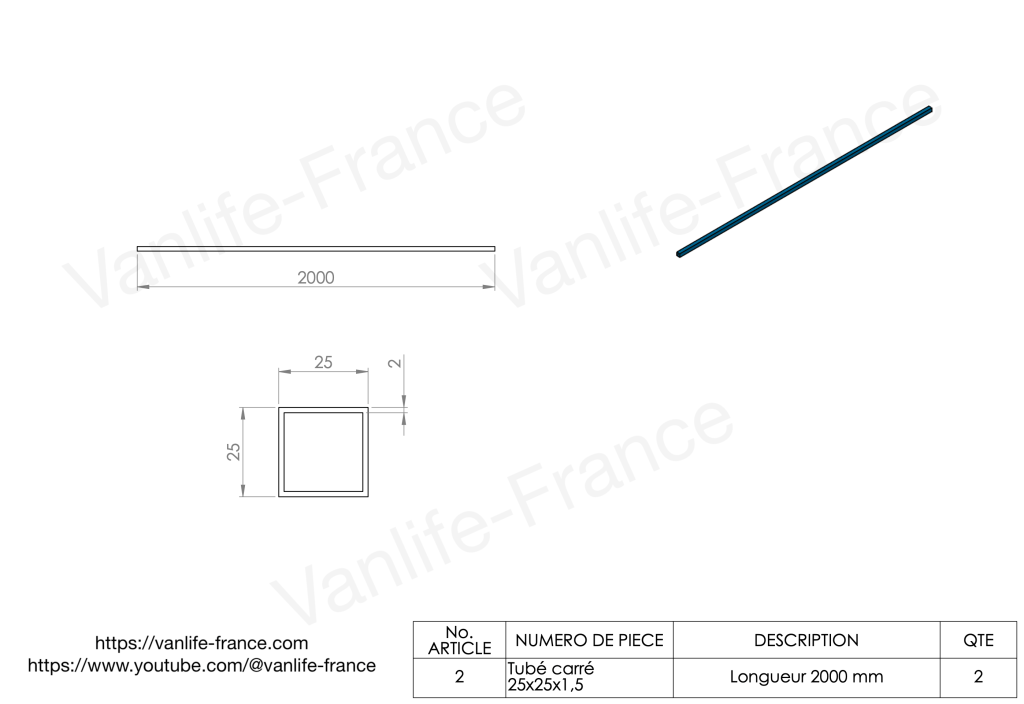

Pose des tubes carrés 25×25 mm sur les cornières

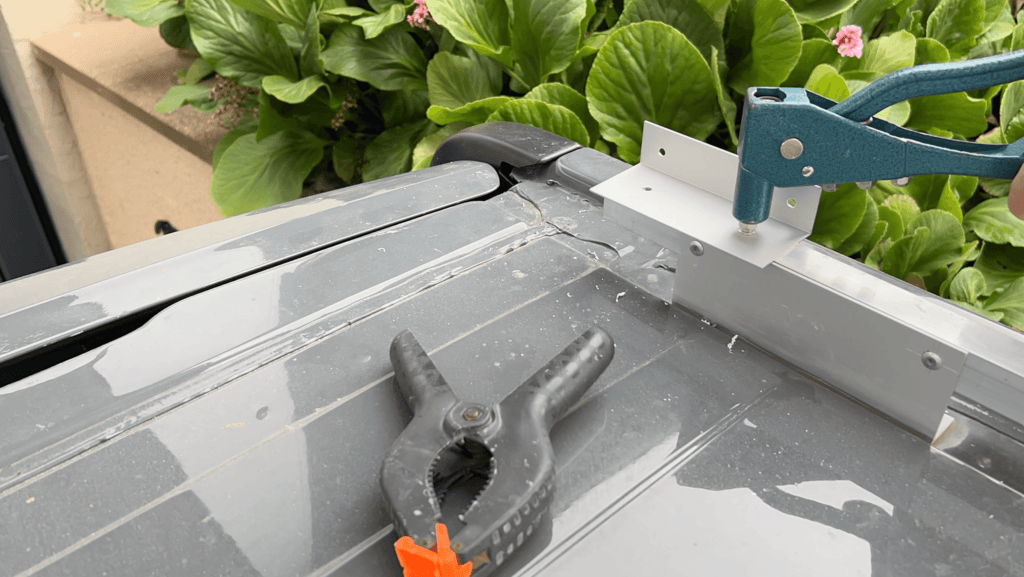

Perçage Ø5 mm et fixation avec rivets 5×12 mm

4. Fixation des cornières (support panneau solaire)

Fixation des cornières de 50x30x2 sur le tube alu suivant ce schéma
Fixation avec rivets 5×12 mm

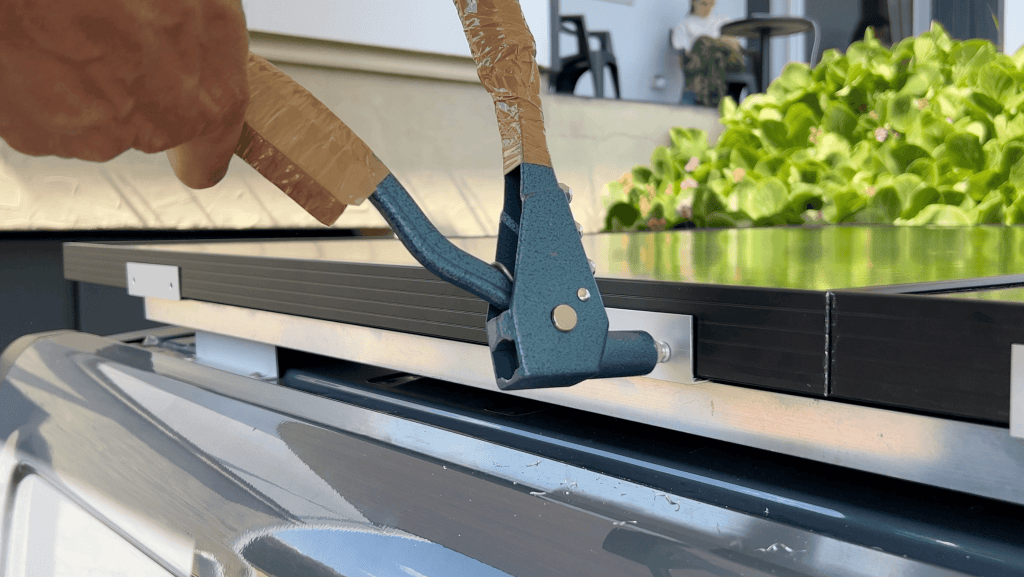

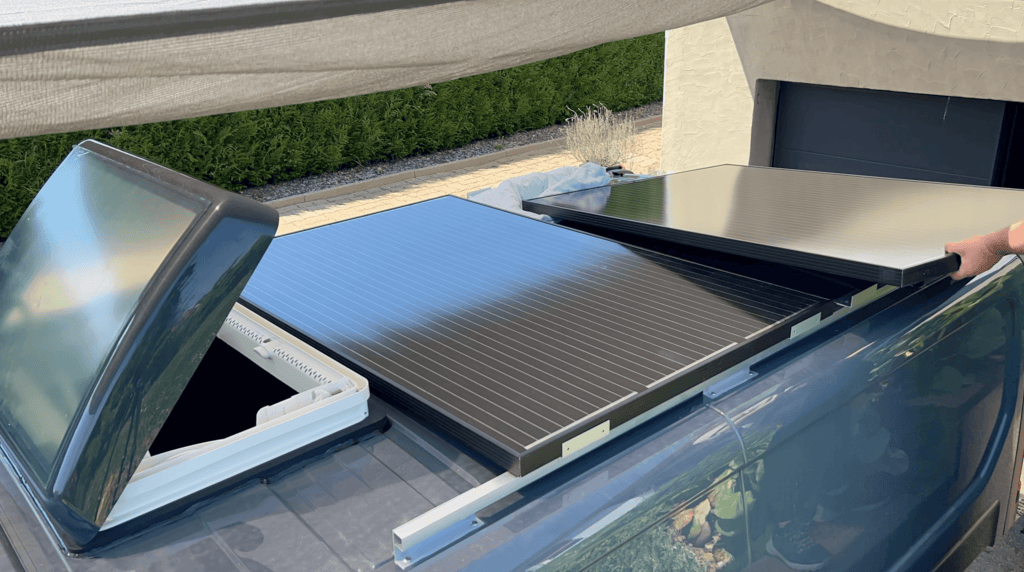

5. Fixation des panneaux solaires

Pose sur la structure en cornières 50×30 mm
Fixation avec rivets 5×12 mm

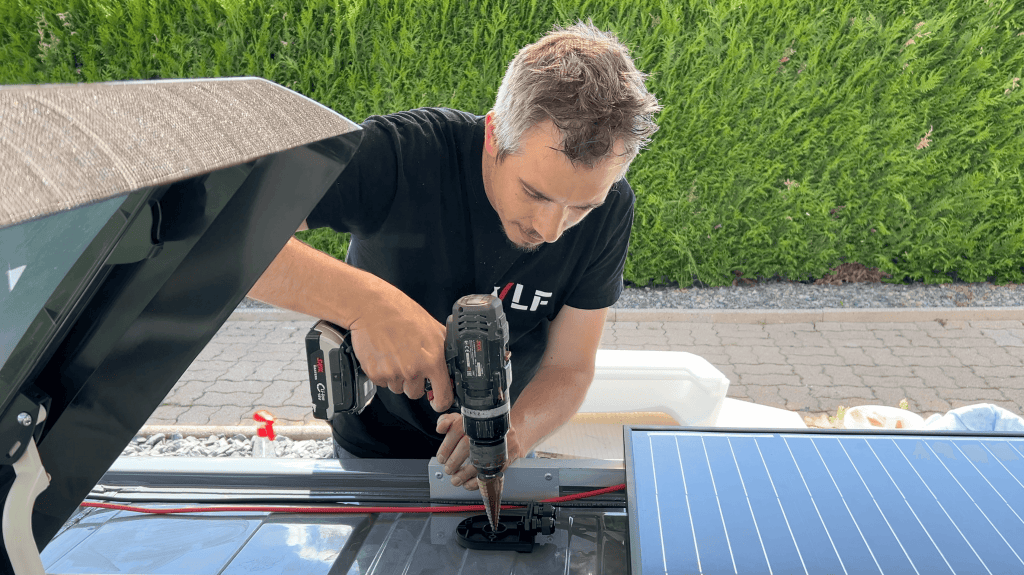

6. Passage des câbles

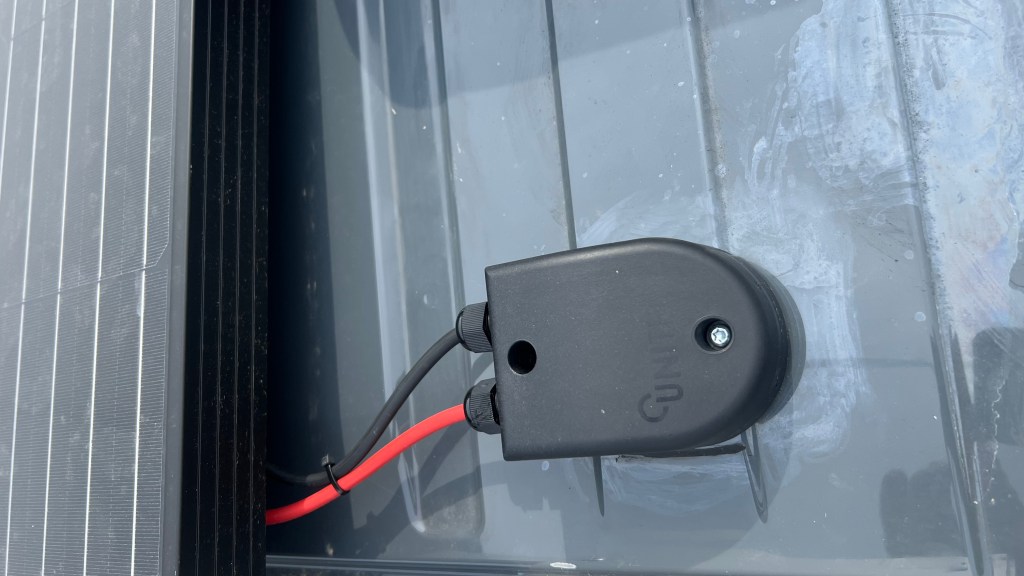

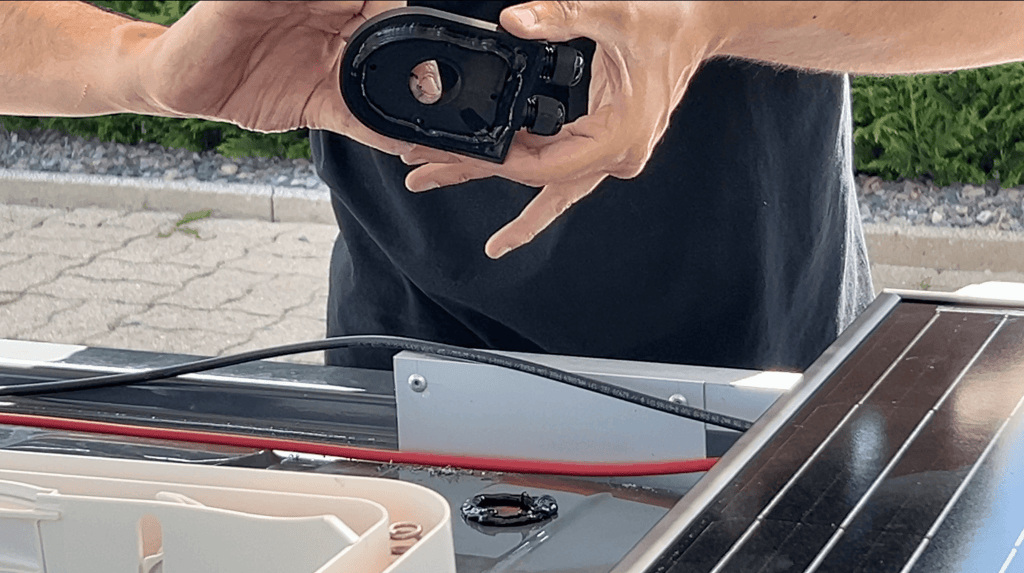

Câbles solaires passés via un passe-toit étanche

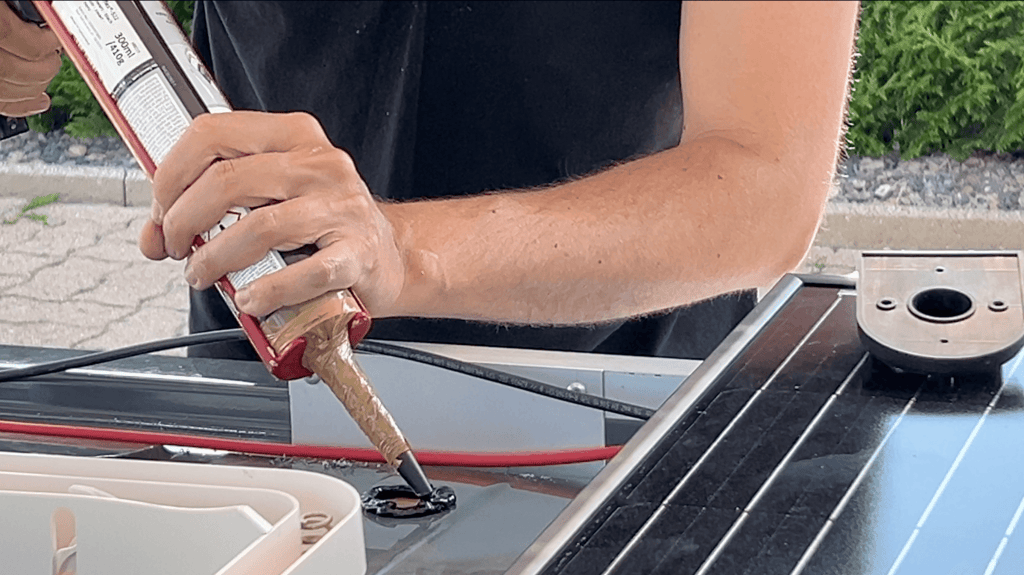

Collage avec Sika 521 UV ou 522 UV
Câbles prêts pour le régulateur MPPT (installé dans une vidéo suivante)

📸 Galerie photos

🎥 À voir aussi

👉 Retrouve la vidéo complète de cette installation ici :
📺 YouTube

🔧 Et si tu veux enchaîner avec la pose du régulateur MPPT et les batteries, la suite est dispo là :
📺 A venir

💬 Ton avis ?

Tu préfères un système 100% électrique sans gaz, ou tu restes team gaz pour la cuisine ?
Dis-moi ce que tu en penses en commentaire sous la vidéo ou juste ici !
