Panneau solaire inclinable avec 1 seul actionneur tangentiel

[petit lutin]

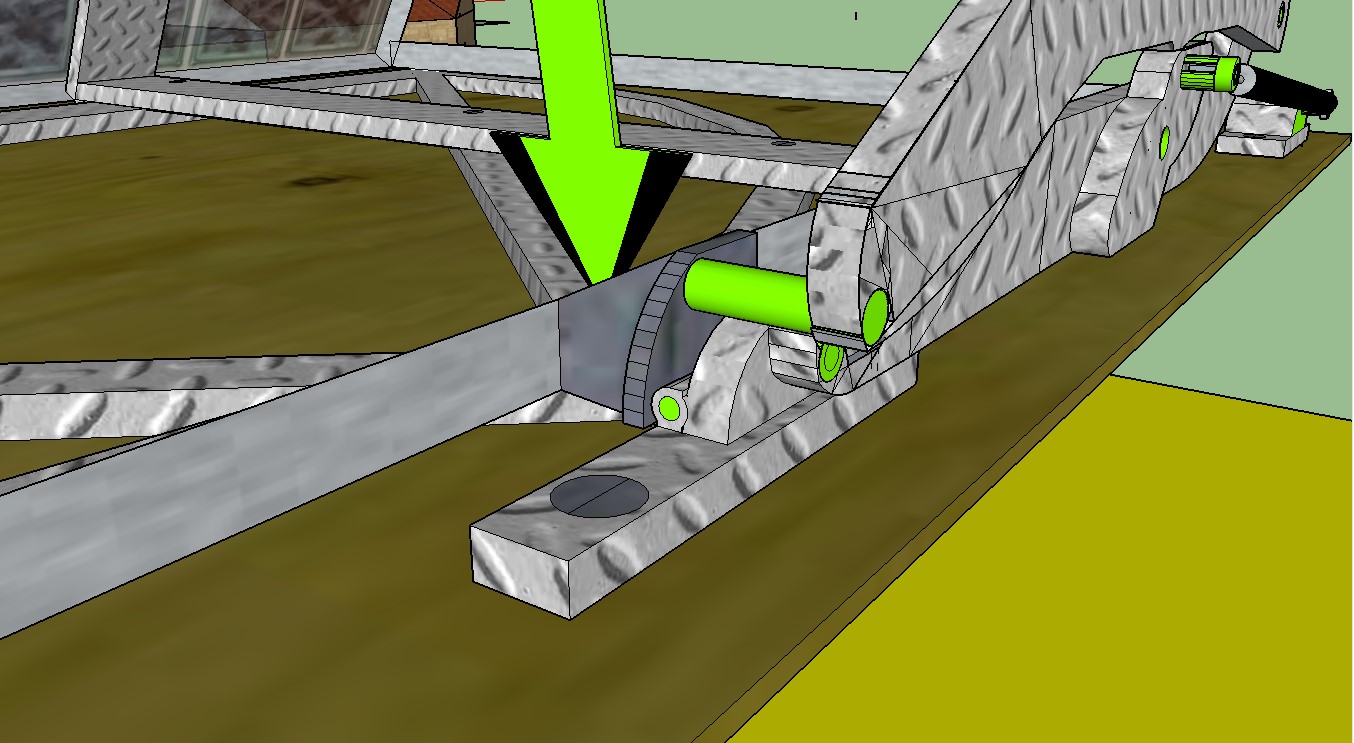

l’actionneur agit en 3 périodes,il est positionné dans le meme sens que le fourgon et commence à prélever le panneau grâce à un système de double-came sur pivot qui permet d’engendrer 2 amorces de soulèvement pour ensuite soulever le panneau avec une plus grande amplitude .sa base est montée sur 2 axes perpendiculaires pour permettre de suivre le mouvement du panneaux qui lui est egalement monté sur charnières fixées sur le toit du fourgon .
la pièce parait imposante en hauteur mais demanderait à être réduite pour prendre moins d’espace ,ce dessin est juste destiné à comprendre comment articuler le système.

• Ce sujet a été modifié le il y a 1 année et 10 mois par petit lutin.
• Ce sujet a été modifié le il y a 1 année et 10 mois par petit lutin.

Attachments:

1.



2.
